USB電流電圧チェッカーとは？
USB電流電圧チェッカーとは、スマホ・タブレットなどのUSB接続できる機器と充電器やパソコンのUSBポートなどの間に中継させることによって、スマホ・タブレットなどの機器に供給されている電圧・電流などを測定することができるUSB機器です。
USB機器を繋げるだけで、電圧値・電流値などが一目で分かります。
僕が購入したルートアール製USB電流電圧チェッカー
ルートアール(Route-R)公式サイト
会社名
有限会社ルートアール
郵便番号
〒135-0052
住所
東京都江東区潮見1-28-5
電話番号
03-5617-6388
商品の写真
ルートアール製USB電流電圧チェッカーの特徴
高精細ドットマトリクスＬＣＤ表示、USB多機能チェッカー
製品概要
・ＵＳＢ電源とデバイスの間に接続をして電圧や電流などさまざまな情報を確認できます。
・表裏なく挿せる両面挿しＵＳＢコネクタ採用。表示面が裏側になることがありません。
・QC2.0、QC3.0規格に対応、5Vはもちろん、9Vや12Vなどの電圧も測定することができます。
・指定の時間、電圧、電流を超えると出力を遮断することができる安全機能を搭載。
各モード説明
５つのモードがあり、本体ボタンを短く押すごとに切り替えられます。
■表示モード１：電圧、電流、仕事率、温度、積算電流、電力量の測定値、時間が表示されます。
■表示モード２：信号ライン電圧、電圧、通電時間、タイマー時間、負荷抵抗値、電流、温度の測定値が表示されます。
■OFFタイマーモード：設定時間経過後、出力を遮断できます。ボタン長押しで表示が点滅します。その状態でボタンを短く押すと30分刻みで時刻を設定し、再度長押しで決定します。
■電圧制限モード：設定した電圧を超えると出力を遮断できます。ボタン長押しで表示が点滅します。その状態でボタンを短く押すと0.5V刻みで電圧を設定、再度長押しで決定します。
■電流制限モード：設定した電流を超えると出力を遮断できます。ボタンを長押しで表示が点滅します。その状態でボタンを短く押すと0.5A刻みで電流を設定、再度長押しで決定します。
※安全機能3モード共通：設定時は出力側にUSB機器を接続しないでください。設定後はモード画面を切り替えても機能は有効となります。（OFFタイマー設定値は表示モード２で確認できます。）制限機能により出力が遮断された場合は画面にOFFと表示され、ボタンを短く押すことで出力を再開します。
また、設定値を00:00にすることにより制限機能を無効にすることができます。
ルートアール製USB電流電圧チェッカーの仕様
製品型番
RT-USBVAX
測定機能
電圧４Ｖ～３０Ｖ、電流０～３．５Ａ、積算電流値、仕事率、積算電流、電力量、通電時間、抵抗値、温度
測定機能範囲
電圧：４Ｖ～３０Ｖ、電流：０～３．５Ａ、仕事率：０～９０W、積算電流：０～９９９９９ｍAh、電力量：０～９９９．９Wh、通電時間：０～９９時間、負荷抵抗値：０～９９９．９９Ω
出力遮断機能
０．５時間刻み、最大２４時間
時間：０～２４時間、電圧：５～３０V（０．５V刻み）、電流：０．５～３．５A（０．５A刻み）
表示
１インチ バックライト付きドットマトリクスＬＣＤ
入力端子
ＵＳＢ Ａ端子オス（両面挿しコネクタ）
出力端子
ＵＳＢ Ａ端子メス
外形寸法／重量
７１（Ｗ）×２５（Ｄ）×１４（Ｈ）ｍｍ／約１５ｇ
ルートアール製USB電流電圧チェッカーの写真
パッケージ
パッケージから出したところ
パッケージから出したところ
取扱説明書

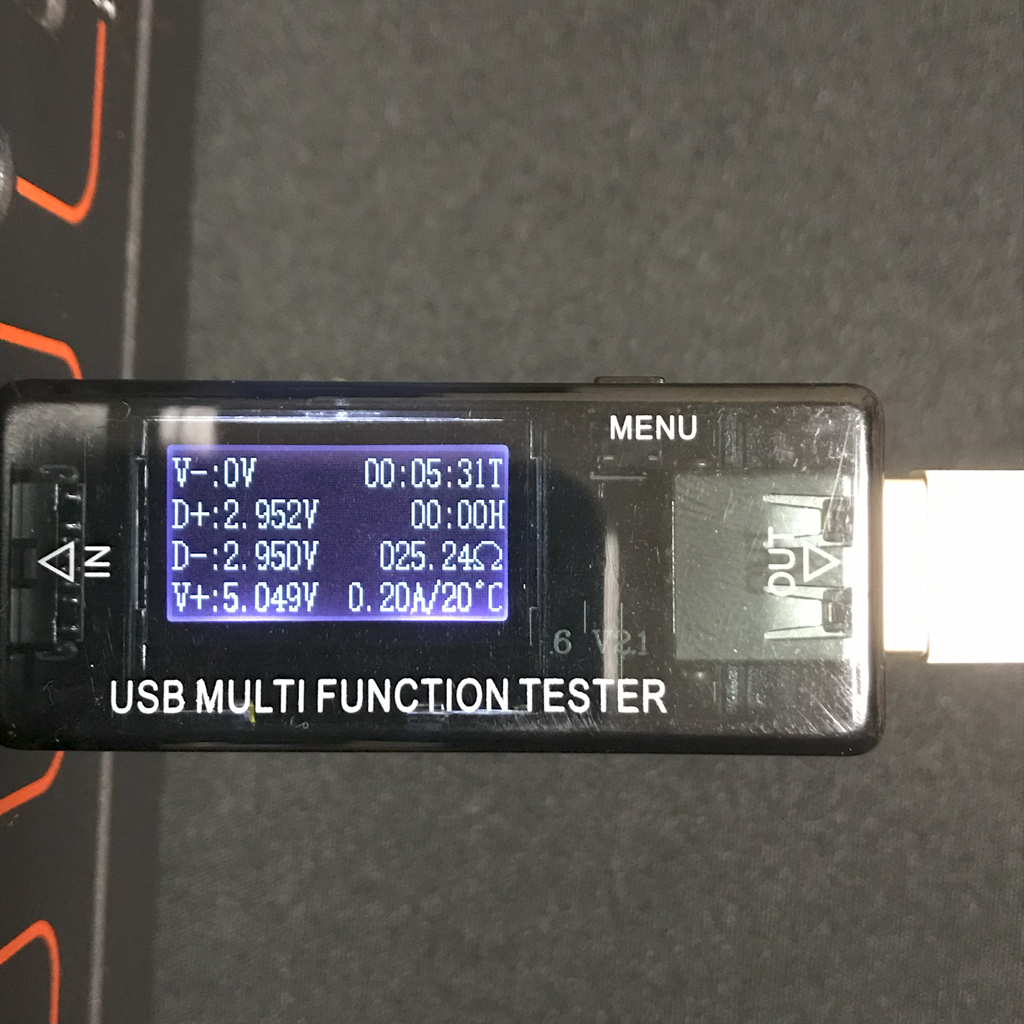

実際に測定したところ
まとめ
最後まで、読んでいただきありがとうございます。
いかがだったでしょうか？
100円ショップで有名なダイソーで購入できるモバイルバッテリーの性能を評価するために必要な「USB電流電圧チェッカー」の購入を検討しました。
最終的には、OFFタイマーモードがある「ルートアール QC3.0対応 USB多機能チェッカー」を購入しました。
Offタイマーモードは、設定時間経過後、電源供給を遮断できる機能で過充電を防ぐことができます。
30分刻みで時刻を設定できます。
次回は、僕が購入した「ルートアール QC3.0対応 USB多機能チェッカー」を利用してモバイルバッテリーの性能評価を実施した結果を報告します。
ご期待ください。
皆さんの参考になれば幸いです。
